球-柱混合式回轉支承

作者：ZLYQX 瀏覽量：發布日期：2024-03-24

球-柱混合式回轉支承

球柱聯合式回轉支承偏心小、使用壽命長，同時具有滾柱和球雙重結構的優點，適用于承受較大的軸向載荷、傾覆力矩、壽命要求高且連續運轉的主機。例如電廠、港口露天物料堆取料機等設備。

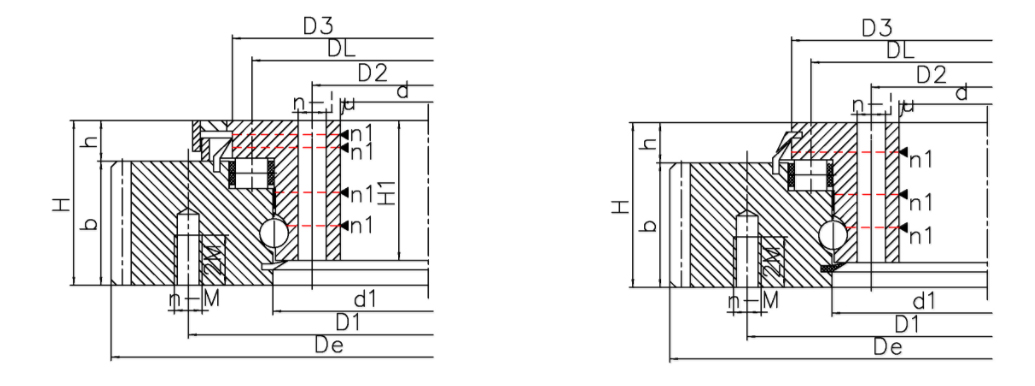

外齒式	外形尺寸			安裝尺寸					結構尺寸						質量
外齒式	Boundary dimensions			Bolt hole diameter					Structure dimensions						mass
external gear type	De	d	H	D1	D2	n	φ	M	D3	d1	H1	h	n1	φ3	kg
external gear type	mm			mm		n	mm		mm				n1	mm	kg
221.32.3550.432	3772.8	3358	159	3638	3418	76	30	27	3591	3509	143	50	10	M10X1	2028
221.32.3550.433	3772.8	3358	159	3638	3418	76	30	27	3597	3509	143	50	10	M10X1	2028
221.32.3750.432	3980.8	3558	159	3846	3618	80	30	27	3791	3709	143	50	10	M10X1	2186
221.32.3750.433	3980.8	3558	159	3846	3618	80	30	27	3797	3709	143	50	10	M10X1	2186
221.32.4000.432	4220.8	3808	159	4086	3868	84	30	27	4041	3595	143	50	12	M10X1	2278
221.32.4000.433	4220.8	3808	159	4086	3868	84	30	27	4047	3595	143	50	12	M10X1	2278
221.32.4250.432	4476.8	4058	159	4342	4118	90	30	27	4291	4209	143	50	12	M10X1	2455
221.32.4250.433	4476.8	4058	159	4342	4118	90	30	27	4287	4209	143	50	12	M10X1	2455
221.36.4000.432	4244.4	3792	175	4095	3858	76	33	30	4045	3955	159	50	12	M10X1	2792
221.36.4000.433	4244.4	3792	175	4095	3858	76	33	30	4051	3955	159	50	12	M10X1	2792
221.36.4250.432	4496.4	4042	175	4347	4108	80	33	30	4295	4205	159	50	12	M10X1	2981
221.36.4250.433	4496.4	4042	175	4347	4108	80	33	30	4301	4205	159	50	12	M10X1	2981
221.36.4500.432	4748.4	4292	175	4599	4358	84	33	30	4545	4455	159	50	14	M10X1	3171
221.36.4500.433	4748.4	4292	175	4599	4358	84	33	30	4554	4455	159	50	14	M10X1	3171
221.36.4750.432	5000.4	4542	175	4851	4608	90	33	30	4795	4705	159	50	14	M10X1	3363
221.36.4750.433	5000.4	4542	175	4851	4608	90	33	30	4801	4705	159	50	14	M10X1	3363
221.40.4500.432	4776	4276	183	4612	4348	72	36	33	4550	4450	167	50	14	M10X1	3973
221.40.4500.432	4776	4276	183	4612	4348	72	36	33	4556	4450	167	50	14	M10X1	3973
221.40.4750.432	5016	4526	183	4852	4598	76	36	33	4800	4700	167	50	14	M10X1	3796
221.40.4750.433	5016	4526	183	4852	4598	76	36	33	4806	4700	167	50	14	M10X1	3796
